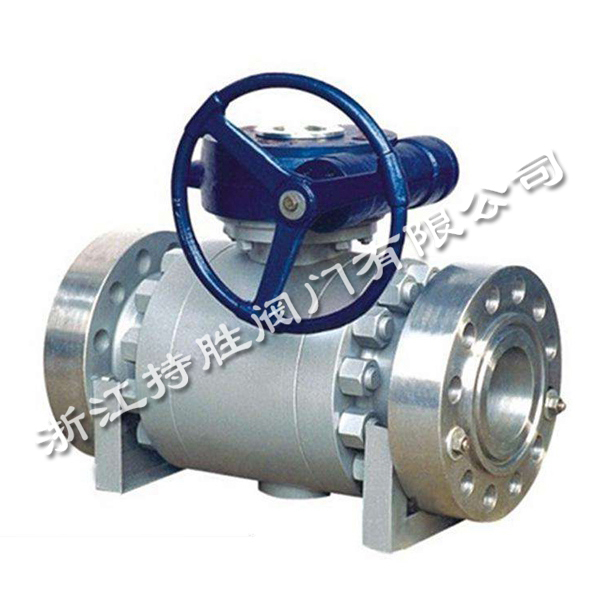

鍛鋼閥門
鍛鋼固定式球閥適用于Class150～Class2500，PN16～PN160的各種管道，用于切斷或連接管道介質。鍛鋼固定球閥球由上下軸承支撐，以減少摩擦。鍛鋼固定球閥PTFE單向材料密封圈嵌入在鍛鋼固定球閥不銹鋼閥座中。金屬板的邊緣裝有彈簧，以確保密封圈有足夠的預緊力。與傳統的鍛鋼浮動球閥相比，鍛鋼固定球閥的優勢更加明顯。鍛鋼固定球閥具有固定球，在中等壓力下不會移位。
鍛鋼固定球閥標準規范
設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
結構長度標準：ASME B 16.10
連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
鍛鋼固定球閥主要零件材料
| 序號 | 材料 | 材料牌號 | 序 號 | 材料 | 材料牌號 | ||||||
| 標準 | 標準 | ||||||||||
| 零件 | 碳鋼 | 不銹鋼 | 零件 | 碳鋼 | 不銹鋼 | ||||||
| 名稱 | GB | ASTM | GB | ASTM | 名稱 | GB | ASTM | GB | ASTM | ||
| 1 | 固定軸 | 25 | A105 | 1 Cr18Ni9Ti | F304/F316/ | 16 | 球體 | 25鍍鎳磷 | A105鍍鎳磷 | 1 Cr18Ni9Ti | F304/F316/ |
| F304L/F316L | 1Cr18Ni12Mo2Ti | F304L/F316L | |||||||||
| 2 | 固定軸螺釘 | 35 CrMoA | A193-B7 | 1 Cr17Ni2 | A193-B8M | 17 | 閥桿 | 2Cr13 | A276-410 | 1 Cr18Ni9Ti | F304/F316/ |
| 1Cr18Ni12Mo2Ti | F304L/F316 | ||||||||||
| 3 | 排污塞 | 2 Cr13 | A276-410 | 1 Cr18Ni9Ti | F304/F316/ | 18 | 上閥桿軸承 | 金屬夾 | 金屬夾 | 金屬夾 | 金屬夾 |
| 1Cr18Ni12Mo2Ti | F304L/F316L | PTFE | PTFE | PTFE | PTFE | ||||||
| 4 | 墊圈 | 氟橡膠：PTFE：金屬夾石墨 | 19 | 止推軸承 | PTFE | PTFE | PTFE | PTFE | |||
| 5 | “0”形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 20 | 壓蓋 | 25 | A105 | 1 Cr18Ni9Ti | F304/F316/ |
| 1Cr18Ni12Mo2Ti | F304L/F316 | ||||||||||
| 6 | 閥體 | 21 | 壓蓋0形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 | ||||
| 7 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 22 | 墊圈 | 氟橡膠：PTFE：金屬夾石墨 | |||
| 8 | 雙頭螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 23 | 注脂閥 | 25鍍鋅 | A105鍍鋅 | 1 Cr18Ni9Ti | F304/F316/ |
| 1Cr18Ni12Mo2Ti | F304L/F316 | ||||||||||
| 9 | 閥蓋 | 25 | A105 | 1 Cr18Ni9Ti | F304/F316/ | 24 | 閥桿“0”形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 |
| 1Cr18Ni12Mo2Ti | F304L/F316L | ||||||||||
| 10 | 墊圈 | 氟橡膠：PTFE：金屬夾石墨 | 25 | 螺釘 | 35CrMoA | A193-B7 | 1 Cr17Ni2 | A193-B8M | |||
| 11 | 固定軸軸承 | 金屬夾 | 金屬夾 | 金屬夾 | 金屬夾 | 26 | 閥桿填料 | 石墨 | |||
| PTFE 2 Cr13 | PTFE | PTFE | PTFE | ||||||||
| 12 | 閥座0形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 27 | 填料壓環 | 25 | A105 | 1 Cr18Ni9Ti | F304/F316/ |
| 1Cr18Ni12Mo2Ti | F304L/F316 | ||||||||||
| 13 | 閥座彈簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 28 | 連接板 | 25 | A105 | 1 Cr18Ni9Ti | F304/F316/ |
| 1Cr18Ni12Mo2Ti | F304L/F316 | ||||||||||
| 14 | 閥座 | PTFE：PPL | PTFE：PPL | PTFE：PPL | PTFE：PPL | 29 | 銷 | 40Cr | 40Cr | 1 Cr17Ni2 | 1 Cr17Ni2 |
| 15 | 閥座支撐圈 | 25鍍鉻 | A105鍍鉻 | 1 Cr18Ni9Ti | F304/F316/ | 30 | 鍵 | 40Cr | 40Cr | 1 Cr17Ni2 | 1 Cr17Ni2 |
| 1Cr18Ni12Mo2Ti | F304L/F316 | ||||||||||
