鍛鋼焊接截止閥

發布日期：[2020-08-26] 點擊率：

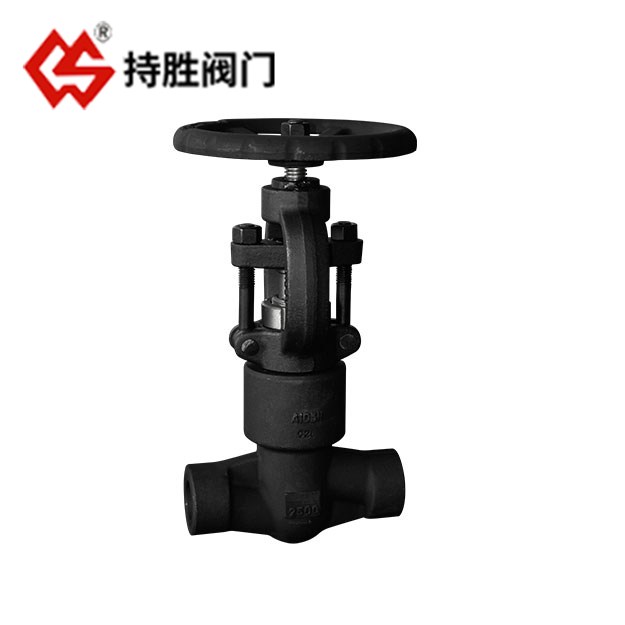

鍛鋼焊接截止閥

查看更多【鍛鋼截止閥】產品

鍛鋼焊接截止閥產品描述：

鍛鋼焊接截止閥生產的材質:

本公司生產的鍛鋼焊接截止閥具有結構新型、生產工藝不錯、規格齊全、質量上乘等特點。閥體材料采用A105、LF21、F5、F11、304、304L、316、316L、鉬二鈦等，口徑3/8"-2"(DN10-50)，壓力PN1.6-42.0MPa 150Lb-2500Lb，產品廣泛應用于石油、化工、冶金、機械、電力、軍工等管道行業，引進裝置配套及重點工程建設上，深受用戶的依賴和好評。

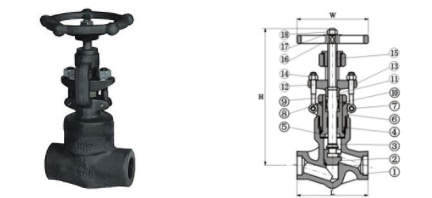

鍛鋼焊接截止閥結構解剖圖

鍛鋼焊接截止閥

鍛鋼焊接截止閥標準材質細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A276f304	A276F304(L)	A276F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	銷釘	A276420		A276 304
8	填料壓套	A276410		A182F304(L)	A182F316(L)
9	活節螺栓	A193B7	A193B16	A193B8	A193B8M
10	填料壓板	A216WCB		A351CF8
11	螺母	A1942H	A1944	A1948	A1948M
12	閥桿螺母	A276410
13	鎖緊螺母	A1942H	A1944	A1948	A1948M
14	銘牌	SS
15	手輪	A197
16	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	152	172	200
H(開)		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
重量	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8
