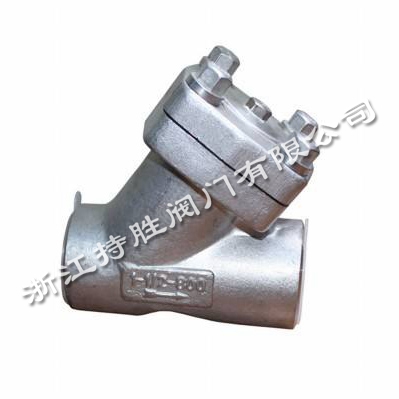

鍛鋼Y型過濾器GL61W-800LB-1

鍛鋼承插焊Y型過濾器通常裝在各種裝置設備的進口端，鍛鋼承插焊Y型過濾器用來清理介質中的雜技，以保護閥門及設備的正常使用。鍛鋼Y型過濾器是采用螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片（304加柔性石墨制造）或采用金屬環連接密封。一般用水濾網采用18-30目/英寸，如用戶有特殊要求過濾網可定制。

鍛鋼承插焊Y型過濾器特點：

1、全徑或縮徑。

2、承插端符合ASME B16.11。

3、螺栓連接、纏繞墊片密封式閥蓋。

4、螺紋連接端（NPT）符合ANSI/ASME B1.20.1。

5、可設有排放堵塞，可更換式過濾網。

鍛鋼承插焊Y型過濾器 結構：

1、設計制造BS5352 MSS SP-118。

2、連接端尺寸。

（1）、承插口尺寸按ANSI B16.11, JB/T1751。

（2）、螺紋端尺寸按ANSI B1.20.1, JB/T7306。

（3）、對焊端尺寸按ANSI B16.25, JB/T12224。

（4）、法蘭端尺寸按ANSI B16.5, JB79。

3、閥門檢查和試驗API 598, GB/T13927, JB/T9092。

4、結構特征:螺栓連接閥蓋（B.B）焊接閥蓋（W.B）。

5、材料按ANSI/ASTM的規定。

6、主體材料:A105; LF2; F5; F11; F22; 304（L）; 316（L）; F347; F321; F51; Monel; 20合金等。
