產品概述

Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清理介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構新型，阻力小，排污方便等特點。

Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。

Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。

其類型分為：SY型水過濾器；QG型汽（氣）過濾器；YQ型過濾器。

連接方式如下：GL41H法蘭連接；GL11螺紋連接；SLVY手搖刷式法蘭連接；Y型（YSTFH）拉桿伸縮式法蘭連接。

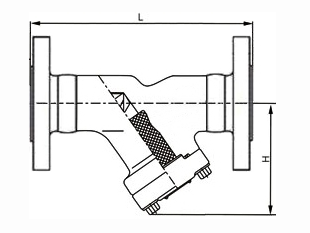

鍛鋼Y型過濾器主要結構圖

Y型過濾器清洗：

1、關閉風機的冷凍水進出閥門，打開風機排氣閥放水，排氣閥出水，并由大到小到無水出，說明冷凍水進出閥門完好，排氣閥不出水，有可能排氣閥被堵，可打開冷凍水進水閥門，用沖水的辦法排去污物；排氣閥出水不斷，有可能閥門沒關緊，擰緊冷凍水時進出閥。擰緊冷凍水進出閥門后，仍出水不斷，說明閥門壞。

2、切開Y型過濾器保溫層，打開Y型過濾器螺蓋，用容器接水，取出濾網。打開冷凍水出水閥門，利用回水壓力，反沖散熱盤管污物，直到出清水，再關閉出水閥門，將清洗后的濾網裝入，封閉螺蓋。

3、先打開冷凍水進水閥門，使排氣閥排氣，直到排氣閥長出水，再擰緊排氣閥放氣螺絲，打開冷凍水出水閥門。

4、檢查各閥門連接點，有無滲漏。無滲漏，馬上恢復Y型過濾器保溫；有滲漏，對滲漏點進行維修或處理，并恢復Y型過濾器保溫層。

Y型水過濾器的安裝

1、Y型水過濾器可水平或垂直安裝，安裝時系統水流方向要跟閥體上箭頭方向一致。

2、為了便于維修，Y型水過濾器應該跟截止閥一起安裝使用，在Y型水過濾器的上游和下游都應該安裝截止閥，一旦Y型水過濾器需要維修，可以關閉上游和下游的截止閥，切斷Y型水過濾器跟系統的聯系；

3、當有液體流動經過Y型水過濾器時，液體阻力比正常使用要大的多，此時需要及時清洗濾網；

4、為了在維修Y型水過濾器的時候不耽誤系統的正常使用，盡量在安裝Y型水過濾器的同時安裝一條旁通管路，在平時關閉旁通管上的截止閥，而在Y型水過濾器維修的時候打開旁通管上的截止閥；

5、型水過濾器安裝時要注意預留一定的維修空間，以便正常的日常維護。
