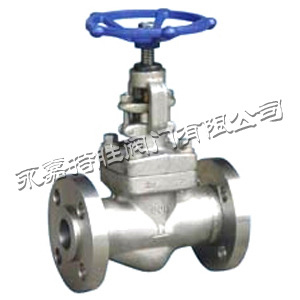

鍛鋼截止閥
類型(通道位置):直通式 | 標準:國標,美標 | 公稱通徑:15-50(mm) |
主體材料:碳鋼 | 工作溫度:高溫 | 材質:碳鋼 |
流動方向:?jiǎn)蜗?/td> | 壓力環境:高壓 | 零部件及配件:配件 |
型號:鍛鋼法蘭截止閥(900Lb-1500Lb) | 規格:J41W-900LBP-DN1/2,J41W-900LBP-DN3/4,J41W-900LBP-DN1,J41W-900LBP-DN11/4,J41W-900LBP-DN11/2,J41W-900LBP-DN2 | 連接形式:法蘭 |
密封形式:硬密封型 | 品牌:持勝 | 適用介質:水 |
驅動方式:手動 | 外形:微型 |
產品概述
鍛鋼法蘭截止閥是一種常用的截?cái)嚅y,主要用來接通或截?cái)喙苈分械慕橘|(zhì),一般不用于調節流量。截止閥適用的壓力、溫度范圍很大,本閥適用于小口徑的管道,密封面不易磨損、擦傷,密封性能好,啟閉時閥瓣行程小,啟閉時間較短,閥門高度較小。
鍛鋼法蘭截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門。根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非??煽康那袛喙δ?,又由于閥座通口的變化與閥瓣的行程成正比例關系,非常適合于對流量的調節。因此,這種類型的閥門非常適合作為切斷或調節以及節流使用。
其選用原則是:
1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站,石油化工系統的高溫、高壓管路上。
2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節,但對調節精度要求不高,而且管路直徑又比較小,如公稱通經50mm 的管路上,宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上,易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上,公稱通經較小的管路,可選用截止、平衡閥或柱塞閥,如公稱通經小于150mm的管路上。
優點是: 在開啟和關閉過程中,由于閥瓣于閥體密封面間的摩擦力比閘閥小,因而耐磨。 開啟高度一般僅為閥座通道直徑的1/4,因此比閘閥小的多。
通常在閥體和閥瓣上只有一個密封面,因而制造工藝性比較好,便于維修。
公稱壓力或壓力級:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K
公稱通徑或口徑:DN10~500、NPS 1/2 ~36"
連接方式:法蘭、對焊、螺紋等
適用溫度:-196℃~700℃
驅動方式:手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動
閥體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
