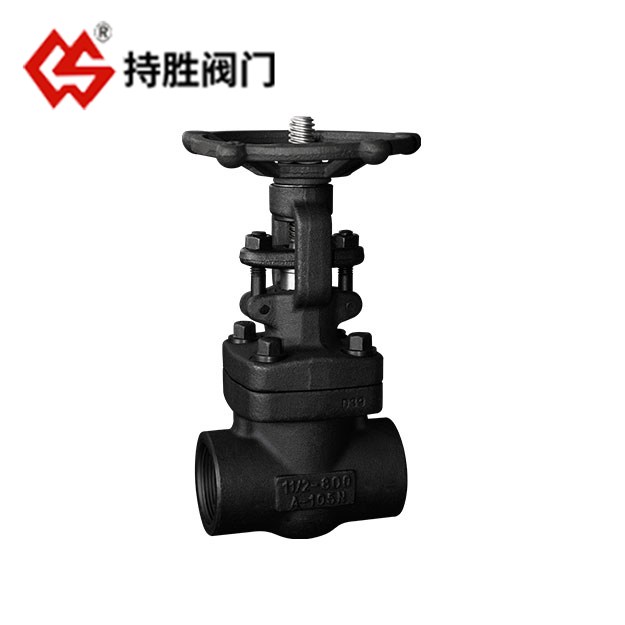

鍛鋼閘閥
絲扣閘閥的打開/關閉部分是一個塞形閥盤，密封表面是平坦的或圓錐形的，并且閥盤沿著流體中心線線性移動。閥桿運動有兩種類型：提升桿類型（閥桿上下移動，手輪不升起）和提升旋轉桿類型（手輪和閥桿整體旋轉和升起，閥體上的螺母）。波紋管截止閥僅適用于全開和全閉狀態。禁止調節和節流。
絲扣閘閥，內螺紋閘閥，高壓閘閥和波紋管截止閥均為強制密封閥，因此關閉該閥會在閥瓣上施加壓力，并防止密封面泄漏。當介質從閥瓣下方進入閥時，操作力必須克服的阻力是閥桿與填料之間的摩擦力以及介質壓力產生的推力。閥桿閥直徑必須較大，因?yàn)殚y關閉力大于閥打開力。否則，閥桿會彎曲并損壞。
絲扣鍛鋼閘閥標準材質細表 :
| 序號 | 零件名稱 | cstoastm | astoastm | sstoastm | |
| a105 | f22 | f304(l) | f316(l) | ||
| 1 | 閥體 | a105 | a182f22 | a182f304(l) | a182f316(l) |
| 2 | 閥座 | a276420 | a276304 | a276304(l) | a276316(l) |
| 3 | 閘板 | a182f430&410 | a182f304 | a182f304(l) | a182f316(l) |
| 4 | 閥桿 | a182f6 | a182f304 | a182f304(l) | a182f316(l) |
| 5 | 墊片 | 316夾柔性石墨 | 316夾ptfe | ||
| 6 | 閥蓋 | a105 | a276f304 | a276f304(l) | a276f316(l) |
| 7 | 螺栓 | a193b7 | a193b16 | a193b8 | a193b8m |
| 8 | 銷釘 | a276420 | a276 304 | ||
| 9 | 填料壓套 | a276410 | a182f304(l) | a182f316(l) | |
| 10 | 活節螺栓 | a193b7 | a193b16 | a193b8 | a193b8m |
| 11 | 填料壓板 | a105 | a182f11 | a182f304(l) | a182f316(l) |
| 12 | 螺母 | a1942h | a1944 | a1948 | a1948m |
| 13 | 閥桿螺母 | a276420 | |||
| 14 | 鎖緊螺母 | a1942h | a1944 | a1948 | a1948m |
| 15 | 銘牌 | ss | |||
| 16 | 手輪 | a197 | |||
| 17 | 墊片 | a473431 | |||
| 18 | 填料 | 柔性石墨 | ptfe | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
