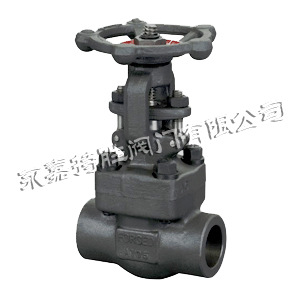

承插焊鍛鋼閘閥

查看更多【鍛鋼閘閥】產品

承插焊鍛鋼閘閥產品描述：

類型(通道位置)：直通式	標準：美標	公稱通徑：10-50（mm）
主體材料：不銹鋼	工作溫度：常溫	材質：鍛鋼A105
流動方向：單向	壓力環(huán)境：高壓	零部件及配件：閥體
型號：自密封鍛鋼閘閥1	連接形式：焊接	密封形式：硬密封型
用途：截止	品牌：持勝	適用介質：水
驅動方式：手動	外形：中型

產品概述

鍛鋼閘閥有三種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r也可采用金屬環(huán)連接。二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環(huán)密封。

●閘閥設計結構與說明特征

維東閘閥的設計與 APl602，BS5352和ASME B16.34。檢驗與測試按APl598，標記按MSS-SP-25。

●采用以下結構

全徑或縮徑

明桿支架式

自定心壓板壓套式

螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋

整體式上密封座

承插端符合：螺紋連接端 (NPT)符合ANSI／ASME B1.20.1
